Anodowanie ADC12 Aluminiowe elementy odlewane ciśnieniowo H11 Wstawia klamkę OEM
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xSurowiec | ADC12 | Powierzchnia | Poszycie lub anodowanie |
---|---|---|---|
Druga operacja | Polskie | Podanie | Klamka |
MOQ | 20 sztuk dla T1 | Kontrola | FAI i CPK |
High Light | ADC12 Aluminiowe elementy odlewane ciśnieniowo,wkładki H11 elementy odlewane ciśnieniowo,klamka OEM Aluminiowy odlew ciśnieniowy |

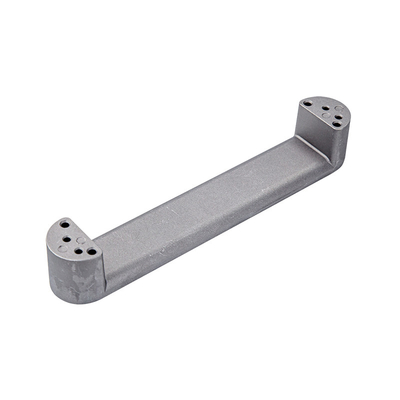

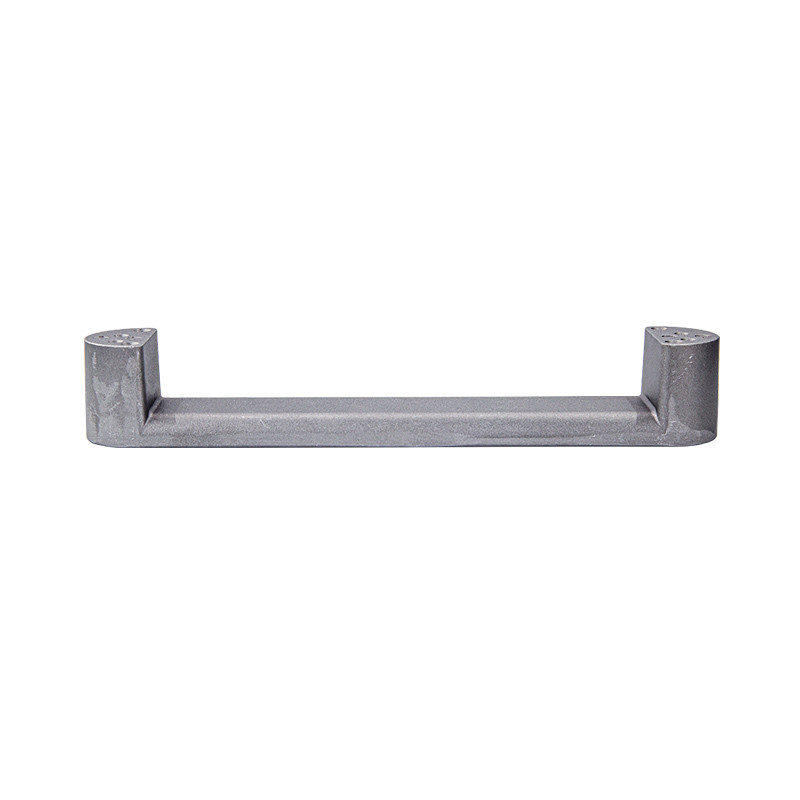

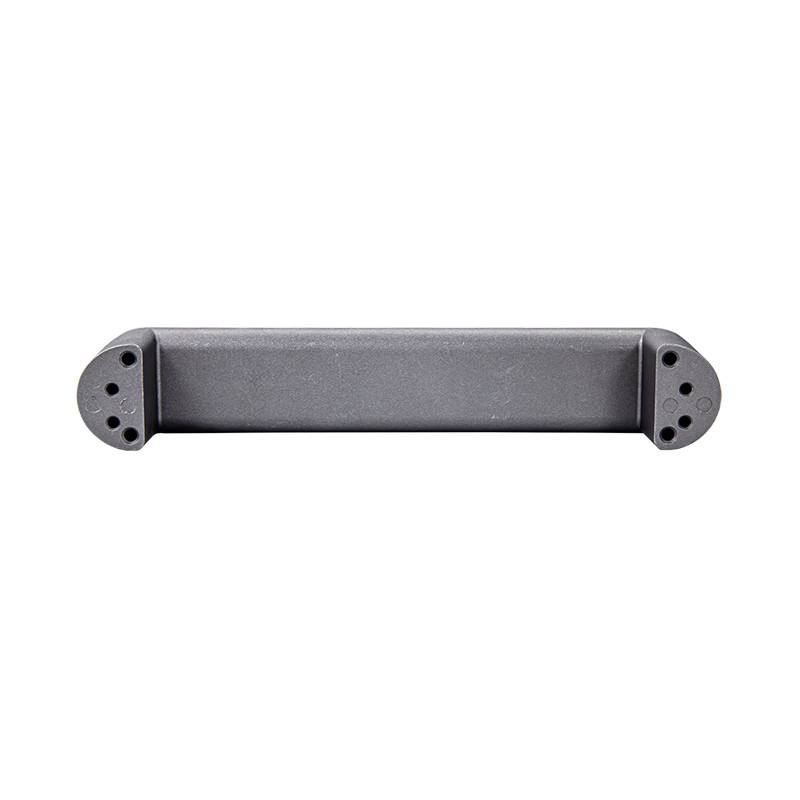

Producent OEM odlewów aluminiowych Dostosowana klamka do drzwi ze stopu aluminium
Opis: | Klamka |
Nazwa produktu: | Niestandardowa klamka do drzwi ze stopu aluminium |
Materiał: | ADC12, A380 |
Logo: | Drukowane lub laserowe z niestandardowym logo |
Skończyć: | Malowanie, malowanie proszkowe, poszycie |
Opakowanie: | Prosta torba EPE 8szt/ctn |
Zabarwienie: | Srebrny, czarny, szary |
Proces: | Odlewanie ciśnieniowe, obróbka skrawaniem, wykończenie, kontrola, opakowanie |
ODLEWANIE ZE STOPÓW ALUMINIUM
Stopy aluminium do odlewania ciśnieniowego są lekkie i charakteryzują się wysoką stabilnością wymiarową w przypadku skomplikowanych geometrii części i cienkich ścianek.Aluminium ma dobrą odporność na korozję i właściwości mechaniczne, a także wysoką przewodność cieplną i elektryczną, dzięki czemu jest dobrym stopem do odlewania ciśnieniowego.
Nasze stopy obejmują:
· Aluminium: 360, 380, 383, 413 i ADC12, B390
· Cynk-Aluminium: ZA-3# ,ZA-5#
Forma lub oprzyrządowanie
W odlewaniu ciśnieniowym stosuje się dwie matryce;jeden jest nazywany „połową matrycy okładki”, a drugi „połową matrycy wyrzutnika”.Miejsce, w którym się spotykają, nazywa się linią podziału.Matryca okładki zawiera wlew (dla maszyn gorącokomorowych) lub otwór strzałowy (dla maszyn zimnokomorowych), który umożliwia przepływ stopionego metalu do matryc;ta cecha pasuje do dyszy wtryskiwacza w maszynach gorącokomorowych lub komory śrutowej w maszynach zimnokomorowych.Matryca wypychacza zawiera kołki wypychacza i zwykle prowadnicę, która jest ścieżką od wlewu lub otworu wtryskowego do gniazda formy.Matryca okładki jest przymocowana do nieruchomej lub czołowej płyty dociskowej maszyny odlewniczej, natomiast matryca wyrzutnika jest przymocowana do ruchomej płyty.Wnęka formy jest cięta na dwie wkładki wnękowe, które są oddzielnymi częściami, które można stosunkowo łatwo wymienić i przykręcić do połówek matrycy.
Matryce są zaprojektowane tak, że gotowy odlew zsunie się z połowy pokrywy matrycy i pozostanie w połowie wyrzutnika podczas otwierania matryc.Zapewnia to, że odlew będzie wyrzucany w każdym cyklu, ponieważ połówka wypychacza zawiera kołki wypychacza, które wypychają odlew z tej połówki matrycy.Kołki wypychacza są napędzane przez płytę kołków wypychacza, która dokładnie napędza wszystkie kołki w tym samym czasie iz tą samą siłą, dzięki czemu odlew nie ulega uszkodzeniu.Płytka wypychacza wycofuje również szpilki po wyrzuceniu odlewu, aby przygotować się do następnego strzału.Musi być wystarczająca ilość kołków wypychacza, aby ogólna siła na każdym kołku była niska, ponieważ odlew jest wciąż gorący i może zostać uszkodzony przez nadmierną siłę.Szpilki nadal zostawiają ślad, więc muszą być umieszczone w miejscach, w których te ślady nie będą utrudniać wykonania odlewu.
Materiał i twardość matrycy i komponentów dla różnych odlewów
Komponent matrycy | Odlew metalowy | |||||
Cyna, ołów i cynk | Aluminium i magnez | Miedź mosiądz | ||||
Materiał | Twardość | Materiał | Twardość | Materiał | Twardość | |
Wkładki wnękowe | P20[notatka 1] | 290–330 HB | H13 | 42-48 HRC | DIN 1.2367 | 38-44 HRC |
H11 | 46-50 HRC | H11 | 42-48 HRC | H20, H21, H22 | 44-48 HRC | |
H13 | 46-50 HRC | |||||
Rdzenie | H13 | 46-52 HRC | H13 | 44-48 HRC | DIN 1.2367 | 40-46 HRC |
DIN 1.2367 | 42-48 HRC | |||||
Kołki rdzeniowe | H13 | 48-52 HRC | DIN 1.2367 przedtwardy | 37-40 HRC | DIN 1.2367 przedtwardy | 37-40 HRC |
Części wlewowe | H13 | 48-52 HRC | H13 DIN 1.2367 |
46-48 HRC 44-46 HRC |
DIN 1.2367 | 42-46 HRC |
Dysza | 420 | 40-44 HRC | H13 | 42-48 HRC | DIN 1.2367 H13 |
40-44 HRC 42-48 HRC |
Kołki wypychacza | H13[uwaga 2] | 46-50 HRC | H13[uwaga 2] | 46-50 HRC | H13[uwaga 2] | 46-50 HRC |
Tuleja śrutu nurnikowego | H13[uwaga 2] | 46-50 HRC | H13[uwaga 2] DIN 1.2367[uwaga 2] |
42-48 HRC 42-48 HRC |
DIN 1.2367[uwaga 2] H13[uwaga 2] |
42-46 HRC 42-46 HRC |
Blok uchwytu | 4140 przedtwardy | ~300 HB | 4140 przedtwardy | ~300 HB | 4140 przedtwardy | ~300 HB |
Typowe temperatury i żywotność matryc dla różnych materiałów odlewanych
|
||||
Cynk | Aluminium | Magnez |
Mosiądz (żółty ołowiowy) |
|
Maksymalna żywotność matrycy [liczba cykli] | 1 000 000 | 100 000 | 100 000 | 10 000 |
Temperatura matrycy [C° (F°)] | 218 (425) | 288 (550) | 260 (500) | 500 (950) |
Temperatura odlewania [C° (F°)] | 400 (760) | 660 (1220) | 760 (1400) | 1090 (2000) |
Podczas tworzenia parametrycznego modelu odlewu ciśnieniowego należy wziąć pod uwagę szereg cech geometrycznych:
· Pochylenie to wielkość nachylenia lub zbieżności nadanej rdzeniom lub innym częściom wnęki matrycy, aby umożliwić łatwe wyrzucenie odlewu z matrycy.Wszystkie powierzchnie odlewu ciśnieniowego, które są równoległe do kierunku otwierania matrycy, wymagają ciągu w celu prawidłowego wyrzucenia odlewu z matrycy. Odlewy ciśnieniowe o odpowiednim ciągu są łatwiejsze do usunięcia z matrycy i zapewniają wysokiej jakości powierzchnie i większą precyzję ukończony produkt.
· Zaokrąglenie to zakrzywione połączenie dwóch powierzchni, które w innym przypadku spotkałyby się na ostrym narożniku lub krawędzi.Po prostu, do odlewu ciśnieniowego można dodać filety, aby usunąć niepożądane krawędzie i narożniki.
· Linia podziału reprezentuje punkt, w którym spotykają się dwie różne strony formy.Położenie linii podziału określa, która strona matrycy jest okładką, a która jest wyrzutnikiem.
· Do odlewów ciśnieniowych dodawane są występy, które służą jako dystanse i punkty mocowania części, które będą musiały zostać zamontowane.Aby uzyskać maksymalną integralność i wytrzymałość odlewu ciśnieniowego, występy muszą mieć uniwersalną grubość ścianki.
· Żebra są dodawane do odlewu ciśnieniowego, aby zapewnić dodatkowe wsparcie dla projektów, które wymagają maksymalnej wytrzymałości bez zwiększonej grubości ścianki.
· Otwory i okna wymagają szczególnej uwagi podczas odlewania ciśnieniowego, ponieważ obwody tych elementów będą przylegać do stali matrycowej podczas krzepnięcia.Aby przeciwdziałać temu efektowi, należy dodać duży przeciąg do elementów otworów i okien.
